TZMQ电动闸门 |
| |
|
| |
| |
1、用途和适用范围
a) 用于控制进料和出料。
b) 该设备广泛适用于面粉、粮食、饲料、食品加工厂、油料、冶金、水泥、化工等多种行业。
2、规格及性能参数
根据该装置的驱动方式及性能特点将其分为：电动闸门、手动闸门
|
产量（T/H）
|
50
|
100
|
150
|
200
|
300
|
400
|
|
电动闸门
|
TZMD20
|
TZMD30
|
TZMD40
|
TZMD50
|
TZMD60
|
TZMD80
|
|
TZMD25
|
TZMD35
|
|
|
|
|
主要结构：

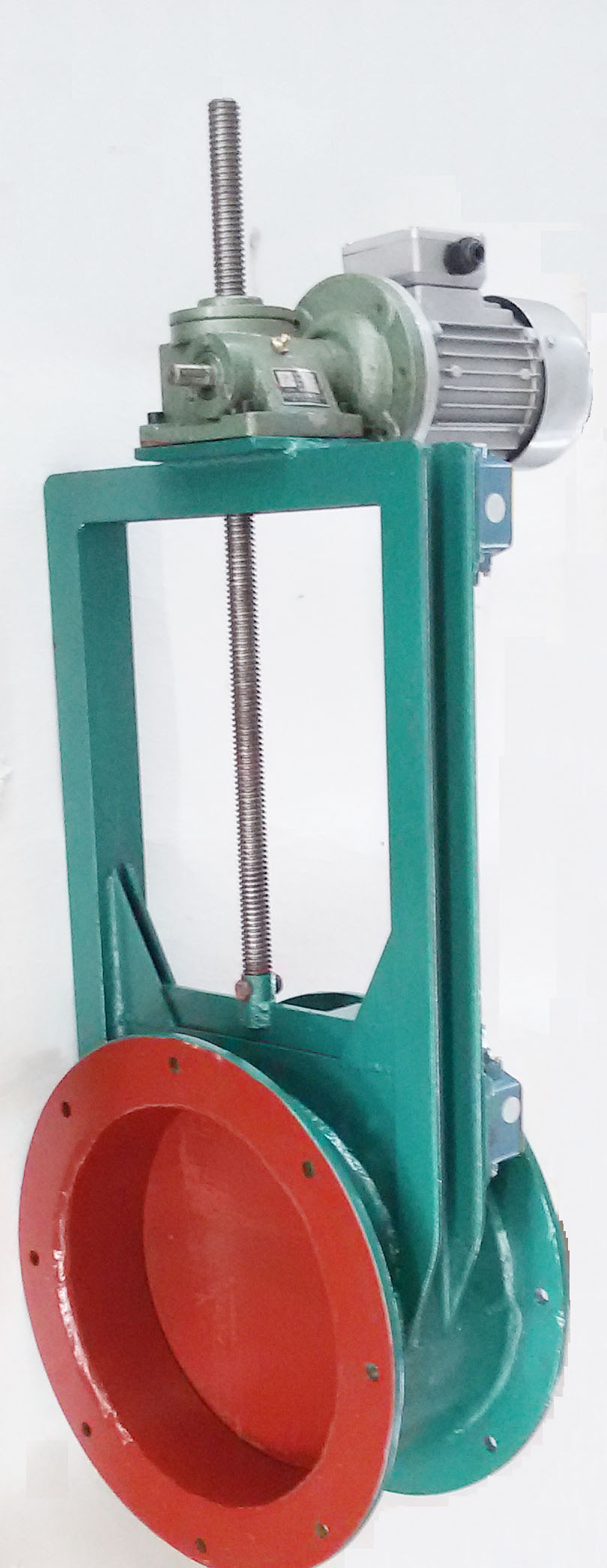

该设备主要由、壳体、闸板、接头、行程开关、丝杆、防爆电机、齿轮等组成。
工作原理
主要由电机驱动丝杆旋转，丝杆与丝母的相对运动带动闸板作往复直线运动来实现闸门开、闭。并在壳体内壁装有位置开关，以探测闸板位置。
3、 安装和调试
1.设备安装与管道连接处需采取密封措施，不得有漏粉现象。
2.气动闸门中气路不得有漏气现象。
3.电动闸门中电机传动平稳可靠，且不得有漏油现象。
4.进料前作空载实验，调好拖辊位置，保证闸门灵活自如，不得有爬行和颤动现象。
5.调整行程开关位置，使闸门在开门，关门到所要求的位置时，磁性开关关闭。
4、维修和保养
1.定期清理电动闸门的丝杆，丝母之间的异物，以保证传动的可靠性。
2.定期检查闸门本身各连接部位的紧定情况。
5、运输与贮存
1.吊装时应正确使用机体上的起吊装置，运输时机体不得颠倒、重压、碰撞；
2.露天存放时应有防雨淋、防日晒、防积水的设施，室内存放时应有良好的通风与防潮措施。
6、开箱及检查
设备到达目的地后，开箱应仔细检查设备在运输过程中是否有碰撞、摩擦现象，对照撞箱单仔细清点随机文件和随机附件，并作好开箱记录。
a) 重要提示
1.从出厂之日（以发票日期为准）起一年内，在用户正常使用和维护下，因质量问题而发生故障时，由我公司负责免费修理或更换零件（不包括易损件），不按说明书操作及人为因素除外；
2.从出厂之日起一年后，我公司继续提供维修服务，确保用户使用，其费用由用户承担；
3.添加油脂超过5%时，定货时应事先说明；
4.选用电动出料时，使用前应检查开、关门行程开关是否工作正常。
b) 随机文件
装箱单
1份
产品合格证 1份
产品使用说明书
1份
其他
用户在使用本设备时，零部件的正常磨损更换可向本公司订购，我们将热忱为您服务！
物料输送温度超过60度，表面有油脂浸出，带有腐蚀性，订购前应说明
油脂喷涂装置、自清理装置，根据用户要求订购
售后服务联系方式：产品出现问题时请与公司服务中心联系，客户服务电话：0519-83343002
|
|
| |
|
|
|
|
|
